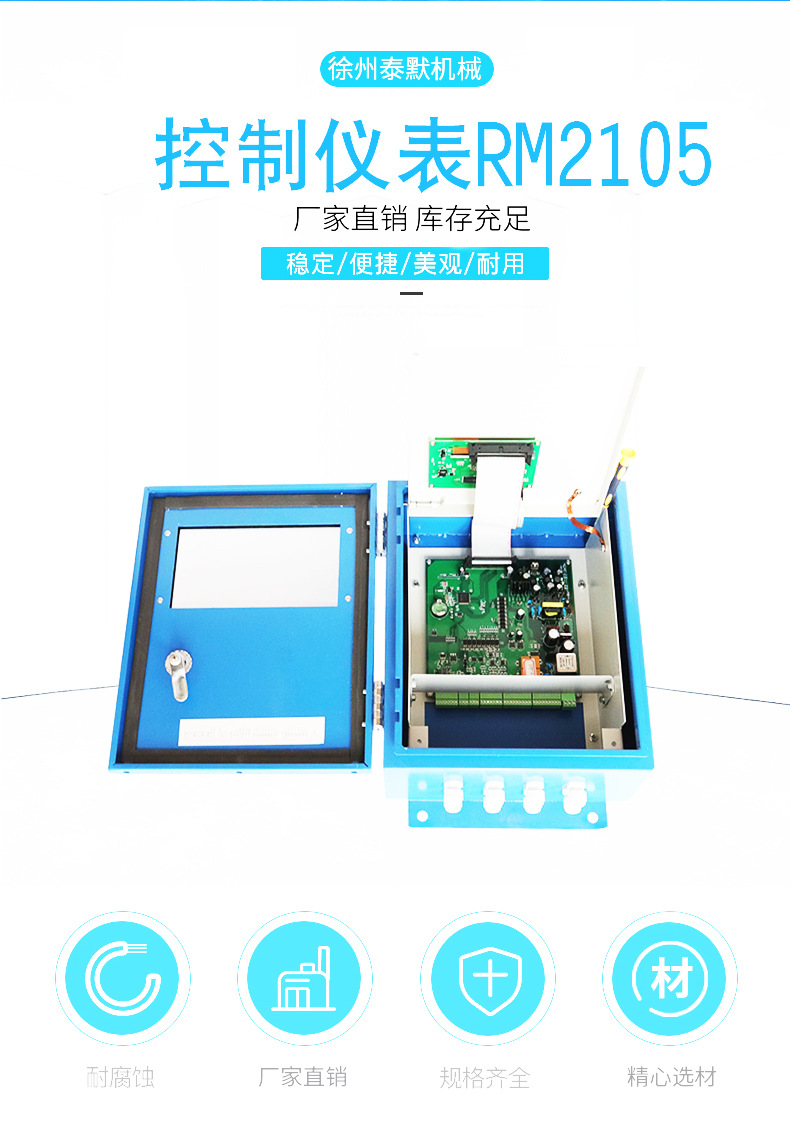

RM2105系列給煤機控制器皮帶秤控制器稱重控制儀表，壁掛式，嵌入式積算器，。是以微機為基礎的動態皮帶秤及配料控制用儀表。采用人機對話在VFD屏幕上，以中文形式直接顯示稱重流量、累計有關信息，操作、校準尤為方便。儀表具有自動零點校準、自動間隔校準、故障報警自動診斷、光隔離輸入/輸出，標準串口，內置PID控制輸出。

2、環境參數

  1.儲存溫度 - 40℃—— +70℃；

     運行溫度 -10℃—— +50℃；

  2.相對濕度：95％

3、電源

  220VAC＋10％~—15％ 50Hz

  保險絲 0.5A

 EMI/RFI  濾波器

4、稱重傳感器

   儀表提供10VDC，200mA激勵電源，可并聯4個稱重傳感器

   靈敏度，0.5mV/V－3.5mV/V

   輸入信號33mV

   稱重傳感器屏蔽接地

   電纜距離大于60米（不超過900米）時采用激勵補償電路跳線選擇本地或遠程補償

5、主板數字輸入端口

   儀表主板提供3個可編程輸入端口，接收干觸點開關信號。

6、主板數字輸出端口

   儀表主板提供3個可編程輸出端口，24VDC集電極開路輸出，可直接驅動控制繼電器。

7、通訊板

   儀表可安裝通訊板?？墒褂脴藴蔙S－232、RS－485串行接口與上位機通訊板采集儀表數據并對儀表進行操作，具有雙向通訊功能。

8、主要性能

   四行顯示，通過菜單選擇

   物料流量或負荷的電流輸出

   物料總重的脈沖輸出

   自動調零、調間隔

   自動零點跟蹤

   光電藕合的數字輸入和輸出

   報警和故障提示

   通訊功能：RS232、RS485多站通訊網絡

   一路過程控制模式：PID控制輸出

9、主要功能

   所有功能的軟件都固化在存儲器的芯片中，當用戶安裝了可選的擴展板或操作者通過鍵盤選擇，控制器將自動打開相應的功能。

   （1）測量功能

     a、瞬間流量計算

   稱重傳感器輸出單位重量信號和速度傳感器輸出單位皮帶速度信號相乘，這個結果就是瞬間流量。

     b、重量累計

累計量是單位長度的重量與運行長度的積算，然后轉化成工程單位。

C、自動調零和自動調間隔

通過定義皮帶圈數及皮帶長度是自動調零和自動調間隔的基礎。

   準確計算皮帶長度，控制器通過計算速度傳感器發出的脈沖數，在累計到要求的脈沖數時，控制器結束校準測試，把理論值與實際值進行比較，并且計算校準常數。

     d.自動零點跟蹤

   在皮帶運行時，流量低于預定值，控制器按照以下步驟進行自動調零

    ――等待測試周期一半時間

    ――完成一次調零測試

    ――完成一次測試周期的自動調零

    ――要流量值低于自動調零跟蹤預定值，儀表將不斷重復上述步驟

e、一路輸入，兩路電流輸出信號

   可選輸入/輸出擴展板，獲得一路電壓/電流輸入，兩路電流輸出信號

（2）監視功能

   狀態提示

   過程報警

   設定錯誤

   設備故障

   高流量、低流量、高負載、低負載報警

（3）自動控制給料功能

   稱重控制器提供一個獨立的控制電流環，控制電流環通常用于控制給料量，控制方式為

    ―― PID＝比例＋積分＋微分

   可控制的過程變量為給料量，流量設定可以通過鍵盤輸入、或外部模擬信號設定?？刂戚敵鰹?－20mA電流環。

電腦積算器、積算儀，稱重顯示器

質保期為12個月；

☆準確度：優于0.025%；

☆點陣式漢字熒光顯示；

☆滾動式、下拉式菜單方式；

☆顯示瞬時流量，累積重量，溢出報警狀態；

☆可顯示原來參數值，新輸入?yún)?shù)值，操作狀態提示；

☆可顯示零點值、皮重值、凈重值，A/D轉換數字量，速度傳感器脈沖數；

☆32位微處理器帶非易失性內存EPPOM。由鍵盤輸入的標定數據存貯在有，后備電池的CMOSRAM中，壽命十年；

☆報警與控制功能：具有聲、光報警功能和輸出控制功能；

☆觸摸式按鍵輸入，可由點陣式數字熒光屏顯示輸入狀態和提示；

☆模擬信號輸入：4～20mA和0～5V兩檔；

☆二路模擬輸出：4～20mA輸出；

☆通訊接口：RS-232C/RS-485C；（選配）

☆P.I.D控制

1.比例:5-500%比率帶

2.積分:0.01-10min

3.微分:0.01-10min

☆P.E.I.C(周期性誤差積算控制)

1.積算:0.01-10min

2.繼電器:1-100S

☆控制回路:兩個獨立的控制回路

1.控制給料量

2.可控制其它設備

徐州泰默機械設備有限公司的產品系列是專門用于工業過程的運動中稱重檢查、監視和控制設備，公司產品有皮帶秤、皮帶稱重給料機、混入金屬探測器、煤炭和礦物取樣系統、水平面指示器、輸送機安全開關以及各種其他的專用過程控制儀器組成。 我們?yōu)槟峁┵|(zhì)優的產品，實惠的價格。 經過幾十年的努力工作，徐州泰默機械設備有限公司已經成為電力、煤炭、冶金等行業用戶的選擇品牌控制系統的制造商產品遍布各地近二十年來，產品在市場各行各業使用。徐州泰默機械設備有限公司是從事散料處理過程服務的專業公司，在散料和連續稱量領域享有較高的聲譽，其服務范圍涉及： 稱重，配料； 煤，礦物在線采樣； 流量測量，探測； 轉動設備安全保護； 料位的測量，檢查； 包裝過程中的金屬檢測，包裝袋重量檢測等。

安 裝

一．總述

本章內容包括RM2105系列的安裝，配置，和初始編程。

儀表不應安裝在環境條件劇烈變化的地方，盡量選擇室內安裝，否則需要安裝防護設施避免陽光直射、潮濕、碰撞和劇烈的機械震動。儀表可安裝在最遠距離稱重傳感器900米的地方。

1． 安裝

有兩種安裝方式：

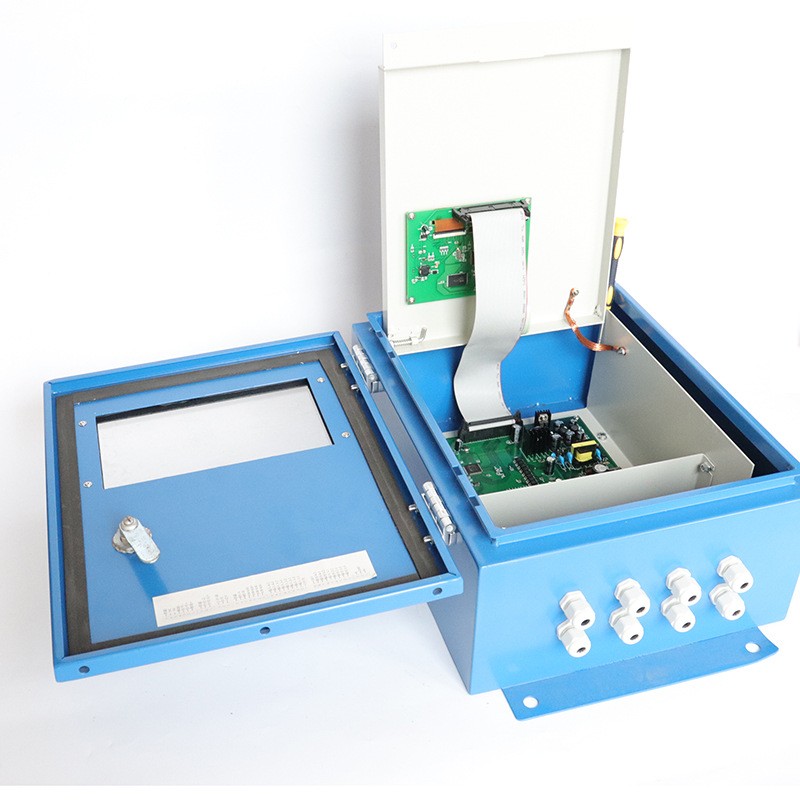

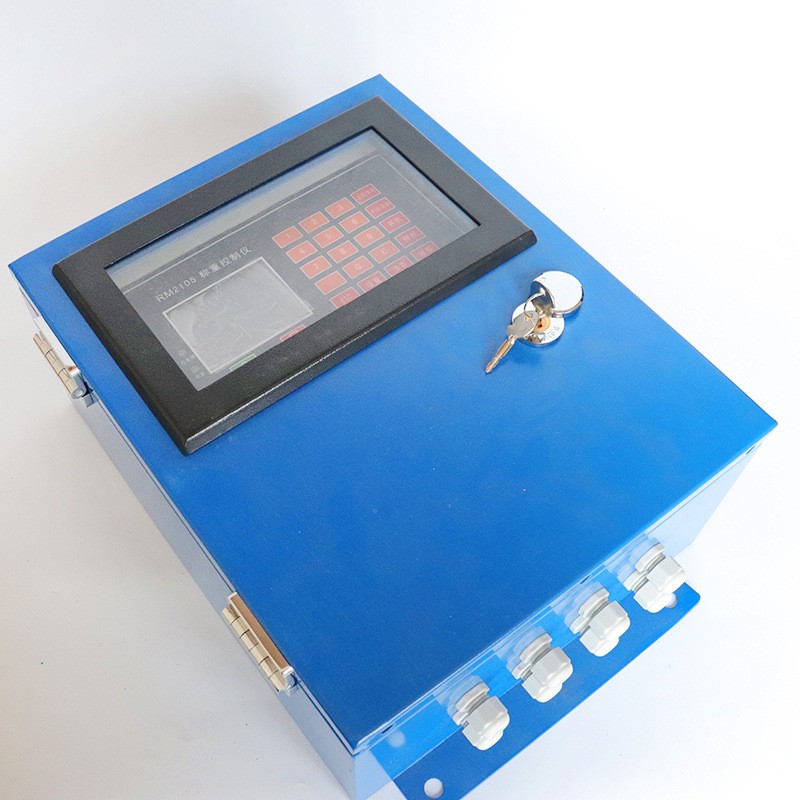

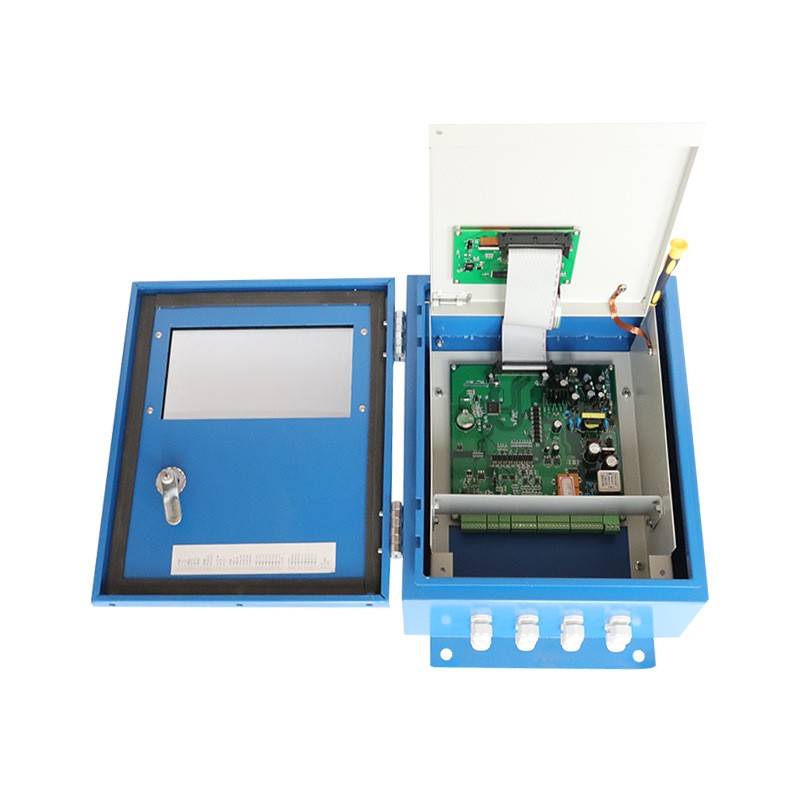

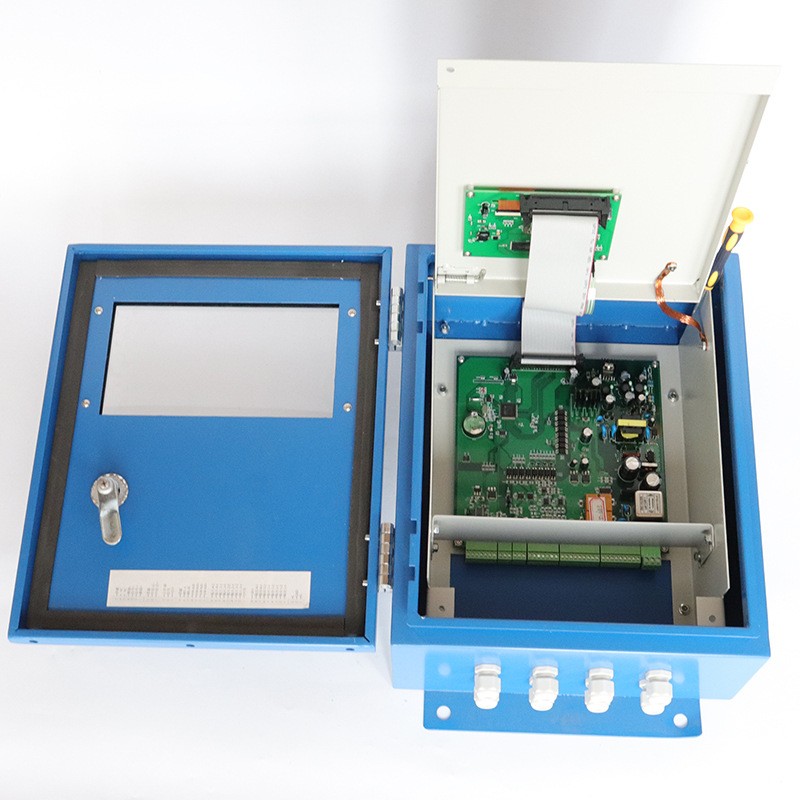

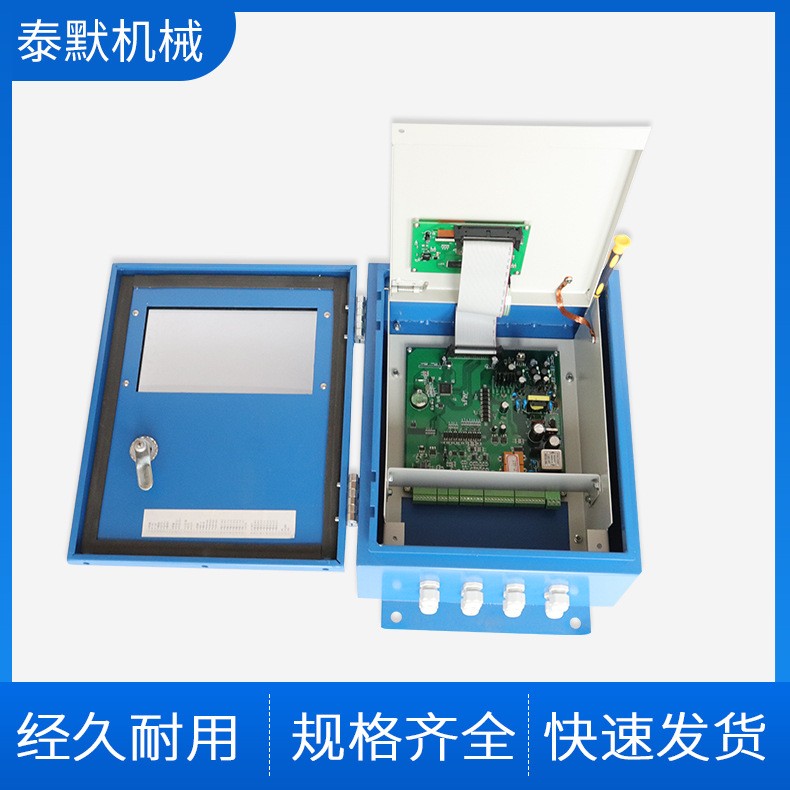

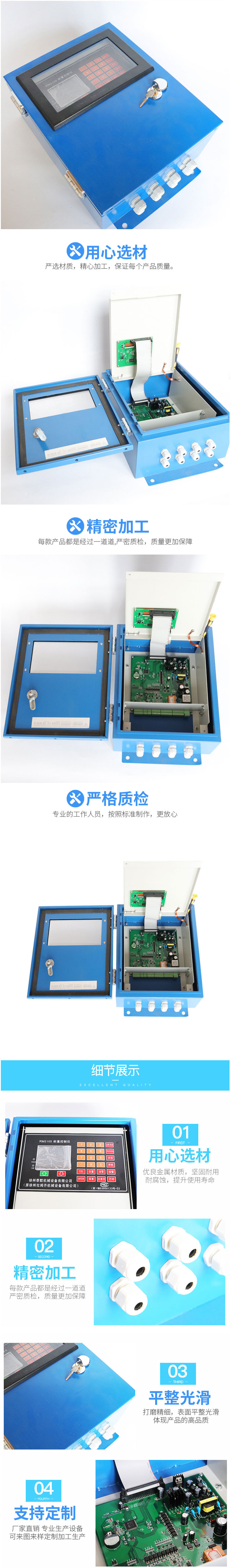

l 壁掛式RM2105系列儀表，現場安裝皮帶秤積算器通過機箱后的四個安裝孔垂直安裝在堅固，平坦的壁面上。

l 嵌入式RM2105系列可以嵌入控制柜內。

2．安全警示

警     告

  在閱讀完下列警示條例之前不要進行任何安裝，運行和維護操作。

1．在未完全理解手冊之前，不要連接儀表電源。

2．嚴格遵守本手冊中的警告和操作程序，避免人員傷害和設備損壞。

3. 接線

1． 把電源關閉

2． 不要把信號線和電源線或其它具有強電磁干擾電纜布放在同一導管內。

3． 儀表外殼和導管應一點接地。

4． 檢查所在邊線是否正確并牢固。

5． 嚴禁使用“兆歐表”檢查線路。

6． 電源進線應安裝斷路器（最大20A），斷路器的安裝位置應便于操作并有明確標識用于本儀表。

7． 壁掛式儀表所有導管應從機箱底部進入，不應從機箱頂部或側面進入。嵌入式應從后方接線端子接入。

RM2105稱重控制儀接線：

說明：

1、L、N為儀表供電電源，電壓范圍85~265VAC，頻率：50、60HZ±5%。

2、稱重傳感器供橋電壓9VDC ±5%，稱重傳感器為電阻應變式，2mv/v~4mv/v。

3、速度傳感器儀表可接收NPN、PNP（需跳線）、推挽、開關量等信號，儀表可提供12V激勵電源。

4、儀表的通訊為485 modbus RTU協議。

5、控制電流為0~20mA或4~20mA可選，也可通過跳線改為0~5V或1~5V。

6、輸入口為可編程功能的無源觸點。

7、輸出口為繼電器輸出的無源觸點信號，如果負載電流大于1A，請使用外接繼電器轉接。

8、GND為接地點，如果能良好的接地的話可以提高儀表的抗干擾能力。

RM2105稱重控制儀介紹

稱重控制儀包括現場安裝型和面板安裝型，采用ARM微處理器控制，處理稱重傳感器的重量信號和皮帶速度信號，計算流動物料的流量和累計量，顯示在儀表上。同時儀表內置PID調節器，提供編程的電流輸出，控制給料機運行。并提供遠程脈沖計數輸出。通過RS-232、RS-485、CAN（可選） 接口和上位機通訊。

儀表采用全中文操作界面，操作直觀簡便。并具有多種自動檢測功能，便于用戶校準和維護。

1.1環境參數

l 室內/室外：安裝地點應近可能靠近稱重傳感器，注意防塵，防潮。

l 儲存溫度： -40℃ —+70℃

l 運行溫度： -10℃ — +50℃

l 最大相對濕度：95%

1.2電源

l 110~265VAC 50Hz~60Hz

1.3稱重傳感器

l 儀表提供9VDC ± 1%， 250mA 激勵電源， 可并聯8只350R稱重傳感器

l 靈敏度，0.5mV/V – 4mV/V

l 最大輸入信號 60mV

l 稱重傳感器屏蔽接地

l 可同時接收兩路稱重信號

1.4速度輸入

可同時接收兩路速度輸入，可為外部提供24V 150mA驅動，速度輸入形式：集電極開路或TTL，速度脈沖范圍：5-3000Hz。

1.5主板數字輸入端口

儀表主板提供4個可編程輸入端口，接收干觸點開關信號。

1.6主板數字輸出端口

儀表主板提供4個可編程干觸點輸出端口。輸出負載能力AC250V 7A  AC120V 10A。

1.7通訊

獨立的三路可同時進行通訊：一路為打印機接口（RS232）可通過外接打印機打印儀表數據；一路標準RS-232；一路標準的RS-485接口（進行了隔離及保護）.

1.8電流輸出

四路：分別為正比于流量電流或流量控制電流，輸出范圍可編程為：4-20或0-20mA。

1.9電流輸入

兩路：來自于遠程（DCS）的控制電流，輸入范圍可選4-20mA或0－20mA。

1.10顯示

采用真彩TFT 3.5寸屏，分辨率：320*240，最多可顯示中文16*16漢字15行*20字，不 同的顏色顯示可令你直觀的分辨出儀表的運行狀況。

1.11儀表控制方式

可選擇為：單秤或雙秤方式（一臺儀表同時控制兩臺秤可選）。

RM2105稱重控制儀規格
