RM2001系列給煤機控制器皮帶秤控制器稱重控制儀表，壁掛式，嵌入式積算器，。是以微機為基礎的動態皮帶秤及配料控制用儀表。采用人機對話在VFD屏幕上，以中文形式直接顯示稱重流量、累計有關信息，操作、校準尤為方便。儀表具有自動零點校準、自動間隔校準、故障報警自動診斷、光隔離輸入/輸出，標準串口，內置PID控制輸出。

 2、環境參數

  1.儲存溫度 - 40℃—— +70℃；

     運行溫度 -10℃—— +50℃；

  2.大相對濕度：95％

3、電源

220VAC＋10％~—15％ 50Hz

 保險絲 0.5A

 EMI/RFI  濾波器

4、稱重傳感器

   儀表提供10VDC，200mA激勵電源，可并聯4個稱重傳感器

   靈敏度，0.5mV/V－3.5mV/V

   輸入信號33mV

   稱重傳感器屏蔽接地

   電纜距離大于60米（不超過900米）時采用激勵補償電路跳線選擇本地或遠程補償

5、主板數字輸入端口

   儀表主板提供3個可編程輸入端口，接收干觸點開關信號。

6、主板數字輸出端口

   儀表主板提供3個可編程輸出端口，24VDC集電極開路輸出，可直接驅動控制繼電器。

7、通訊板

   儀表可安裝通訊板?？墒褂脴?biāo)準RS－232、RS－485串行接口與上位機通訊板采集儀表數據并對儀表進行操作，具有雙向通訊功能。

8、主要性能

      四行顯示，通過菜單選擇

      5個狀態指示燈

      物料流量或負荷的電流輸出

      物料總重的脈沖輸出

      自動調零、調間隔

      自動零點跟蹤

      光電藕合的數字輸入和輸出

      報警和故障提示

      通訊功能：RS232、RS485多站通訊網絡

     一路過程控制模式：PID控制輸出

9、主要功能

   所有功能的軟件都固化在存儲器的芯片中，當用戶安裝了可選的擴展板或操作者通過鍵盤選擇，控制器將自動打開相應的功能。

   （1）測量功能

     a、瞬間流量計算

   稱重傳感器輸出單位重量信號和速度傳感器輸出單位皮帶速度信號相乘，這個結果就是瞬間流量。

     b、重量累計

累計量是單位長度的重量與運行長度的積算，然后轉化成工程單位。

C、自動調零和自動調間隔

通過定義皮帶圈數及皮帶長度是自動調零和自動調間隔的基礎。

   準確計算皮帶長度，控制器通過計算速度傳感器發出的脈沖數，在累計到要求的脈沖數時，控制器結束校準測試，把理論值與實際值進行比較，并且計算校準常數。

     d.自動零點跟蹤

   在皮帶運行時，流量低于預定值，控制器按照以下步驟進行自動調零

    ――等待測試周期一半時間（將顯示“Z”）

    ――完成一次調零測試

    ――完成一次測試周期的自動調零

    ――要流量值低于自動調零跟蹤預定值，儀表將不斷重復上述步驟

e、一路輸入，兩路電流輸出信號

   可選輸入/輸出擴展板，獲得一路電壓/電流輸入，兩路電流輸出信號

（2）監視功能

   狀態提示

   過程報警

   設定錯誤

   設備故障

 高流量、低流量、高負載、低負載報警

（3）自動控制給料功能

   稱重控制器提供一個獨立的控制電流環，控制電流環通常用于控制給料量，控制方式為

    ―― PID＝比例＋積分＋微分

   可控制的過程變量為給料量，流量設定可以通過鍵盤輸入、或外部模擬信號設定。控制輸出為4－20mA電流環。

電腦積算器、積算儀，稱重顯示器

質保期為12個月；

☆準確度：優于0.025%；

☆點陣式漢字熒光顯示；

☆滾動式、下拉式菜單方式；

☆顯示瞬時流量，累積重量，溢出報警狀態；

☆可顯示原來參數值，新輸入?yún)?shù)值，操作狀態提示；

☆可顯示零點值、皮重值、凈重值，A/D轉換數字量，速度傳感器脈沖數；

☆32位微處理器帶非易失性內存EPPOM。由鍵盤輸入的標定數據存貯在有，后備電池的CMOSRAM中，壽命十年；

☆報警與控制功能：具有聲、光報警功能和輸出控制功能；

☆觸摸式按鍵輸入，可由點陣式數字熒光屏顯示輸入狀態和提示；

☆模擬信號輸入：4～20mA和0～5V兩檔；

☆二路模擬輸出：4～20mA輸出；

☆通訊接口：RS-232C/RS-485C；（選配）

☆P.I.D控制

1.比例:5-500%比率帶

2.積分:0.01-10min

3.微分:0.01-10min

☆P.E.I.C(周期性誤差積算控制)

1.積算:0.01-10min

2.繼電器:1-100S

☆控制回路:兩個獨立的控制回路

1.控制給料量

2.可控制其它設備

RM2001系列儀表主要特點 : 所有型號積算器都有相同的操作、設定和標定，減少對操作人員的培訓。

數字化儀表：提供精確、無漂移的性能。

數字處理技術: RM2001系列儀表采用數字信號處理技術,抵抗電磁干擾能力較強,可以提供精確無漂移的性能

自動調零：在菜單引導下,通過簡單的操作;儀表可以自動計算并建立新的零點,無須電位器的調節和機械調零

自動調間隔：在菜單引導下,通過精密電阻校準,掛碼校準,鏈碼校準或?qū)嵨镄?zhǔn)可以實現系統間隔的自動設定

校準時間自動提示：系統根據設定的時間間隔，自動提示操作人員對儀表進行校準。

可編程：RM2001系列儀表設計可以用于多種工作場合，為了保證儀表在各種工況下，都能達到最佳性能，用戶可根據菜單提示進行編程，以滿足儀表在各種工況下的應用要求。

濾波時間：用戶可以根據應用的不同，選擇合適的濾波時間。

徐州泰默機械設備有限公司的產品系列是專門用于工業過程的運動中稱重檢查、監視和控制設備，公司產品有皮帶秤、皮帶稱重給料機、混入金屬探測器、煤炭和礦物取樣系統、水平面指示器、輸送機安全開關以及各種其他的專用過程控制儀器組成。 我們?yōu)槟峁┵|(zhì)優的產品，實惠的價格。 經過幾十年的努力工作，徐州泰默機械設備有限公司已經成為電力、煤炭、冶金等行業用戶的選擇品牌控制系統的制造商產品遍布各地近二十年來，產品在市場各行各業使用。徐州泰默機械設備有限公司是從事散料處理過程服務的專業公司，在散料和連續稱量領域享有較高的聲譽，其服務范圍涉及： 稱重，配料； 煤，礦物在線采樣； 流量測量，探測； 轉動設備安全保護； 料位的測量，檢查； 包裝過程中的金屬檢測，包裝袋重量檢測等。

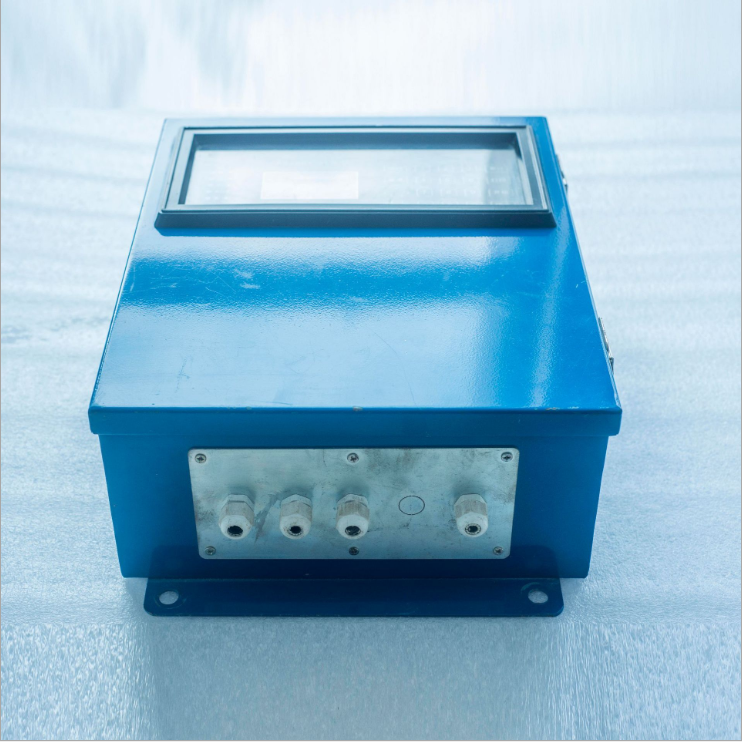

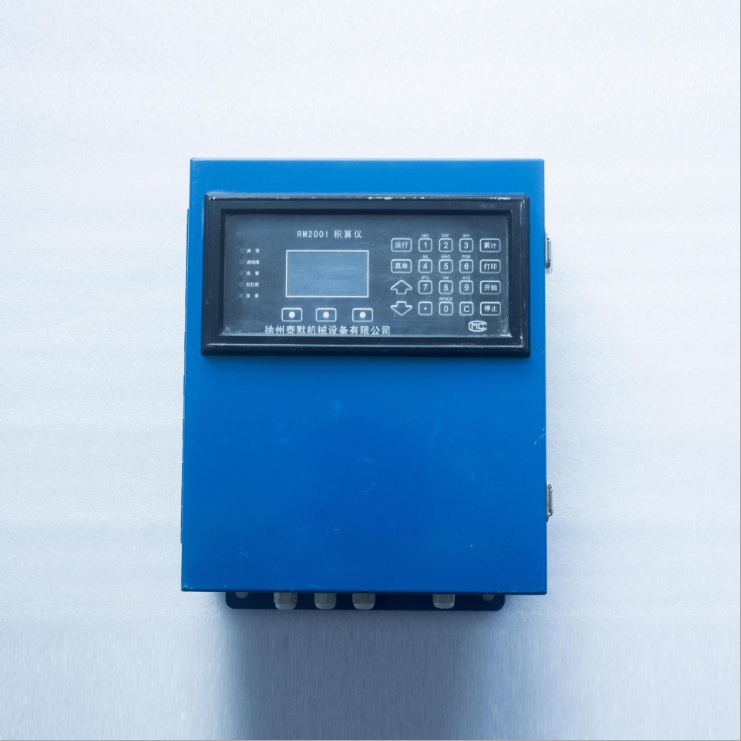

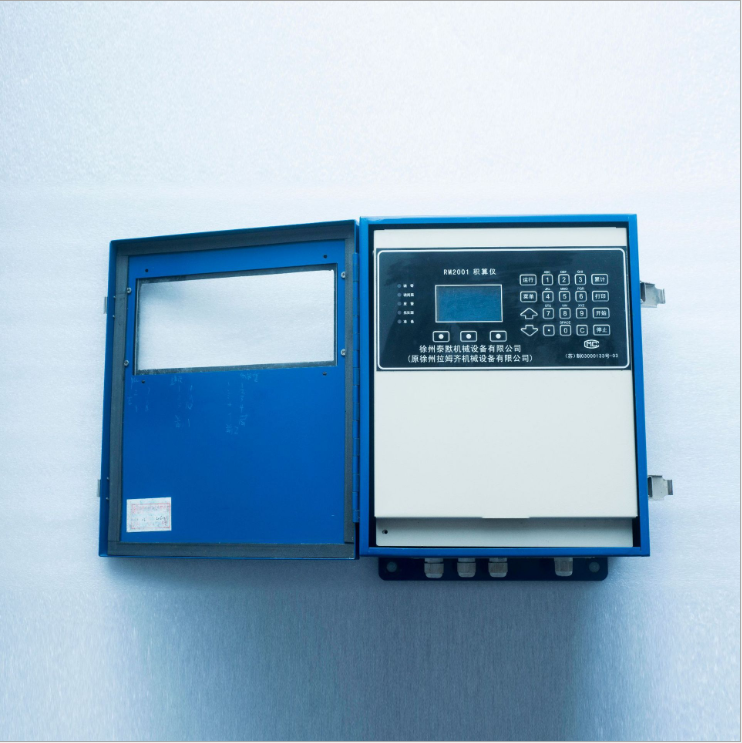

外殼：現場安裝型：外型尺寸312x380x50mm/安裝尺寸240 x 405mm

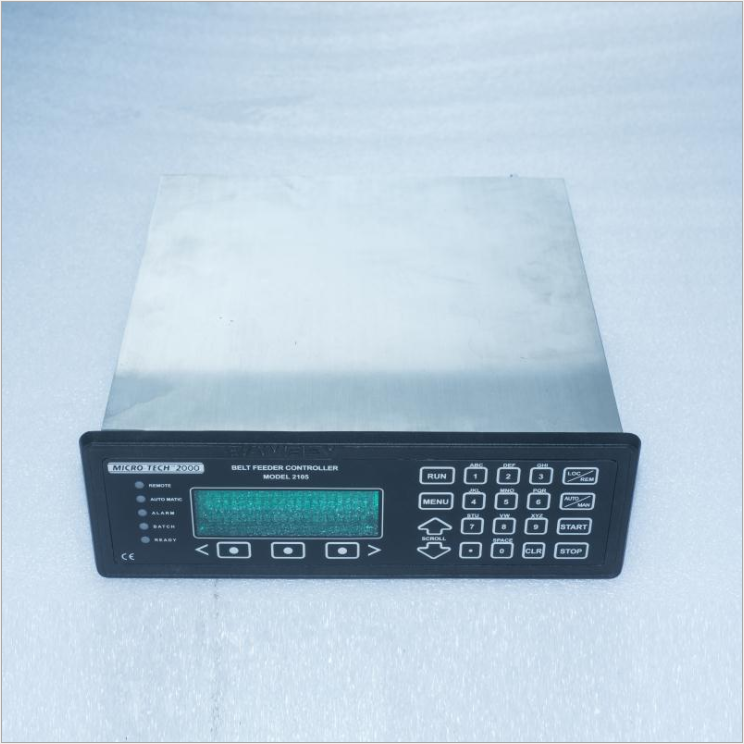

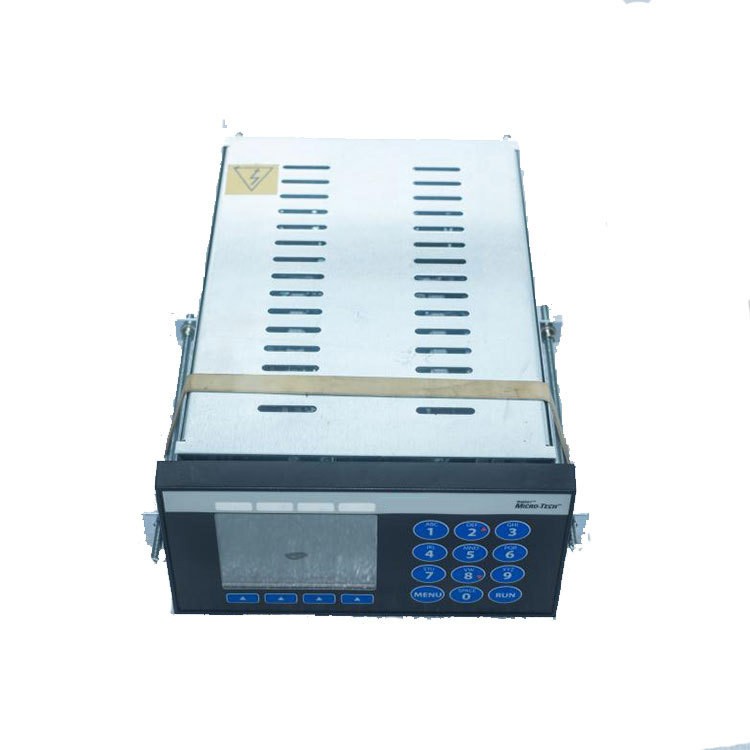

          面板安裝型：開口尺寸282 x 142mm／外型尺寸297 x 160 x 350mm

溫度：工作溫度：-10℃一50℃

儲存溫度：-40℃一700C

電源：220VAC 50 Hz

顯示方式：4行8個漢字（4x16字母或數字）真空熒光管或液晶顯示，點陣16x16

鍵盤：標準數字鍵，運行、菜單、卷動（上下）總重、打印、啟動、停止、清除和三個執行非特定功能的軟鍵，所有按鍵均為薄膜式按鍵，并帶有觸動反饋。

狀態指示：零點校準、間隔校準、報警、批稱重、就緒指示。

測量單位: 噸、公斤

存儲器：RAM存儲器，自帶銼電池，不易揮發型。

精度/非線性：在重量載荷0％一105％范圍內，誤差低于0 .02％

電子線路：CPU 16位微處理器，16/2 0位A/D轉換器，看門狗電路，防止死機。

擴展槽：3個擴展槽用于安裝可選的插板。

重量：現場安裝型：13．2公斤

面板式安裝：8 ．8公斤

數字信號輸入/輸出：儀表配有多個可編程的數字量輸入輸出接口，可接受來自各種設備的開關量信號輸入，并可以向外部設備提供信號指示輸出

速度輸入：來自測速傳感器的單路速度脈沖輸入。

數字信號輸出：儀表一般用途配有三個數字信號輸出，通過固態輸出模塊（可選）可提供數字信號輸出，該輸出的內容可通過儀表進行設定，主要內容包括儀表就緒、故障輸出、高低流量等報警輸出，每一個數字信號輸出需使用一只固態輸出模塊。

模擬信號輸入/輸出：輸入：儀表可接受多達8只稱重傳感器的模擬信號輸入.

輸出（可選）：和瞬時流量成正比的0-20毫安或4-20毫安電流輸出。

通訊（可選）：如果配有可選的通訊板可以實現RS232或RS485通訊。

PID調節：對于RM2001/2105/3105和RM2107/3107儀表內置PID調節功能
