工作原理

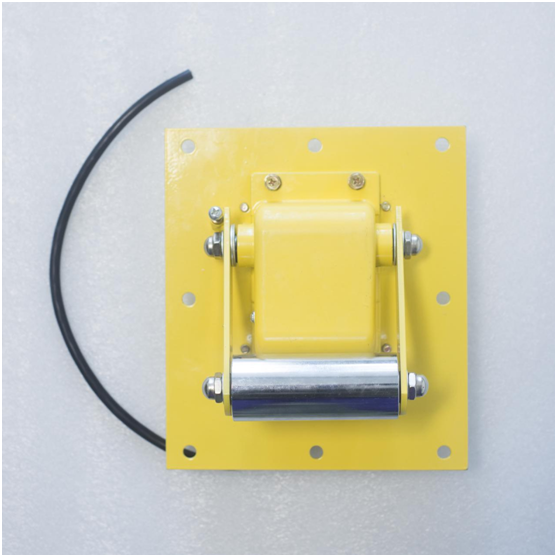

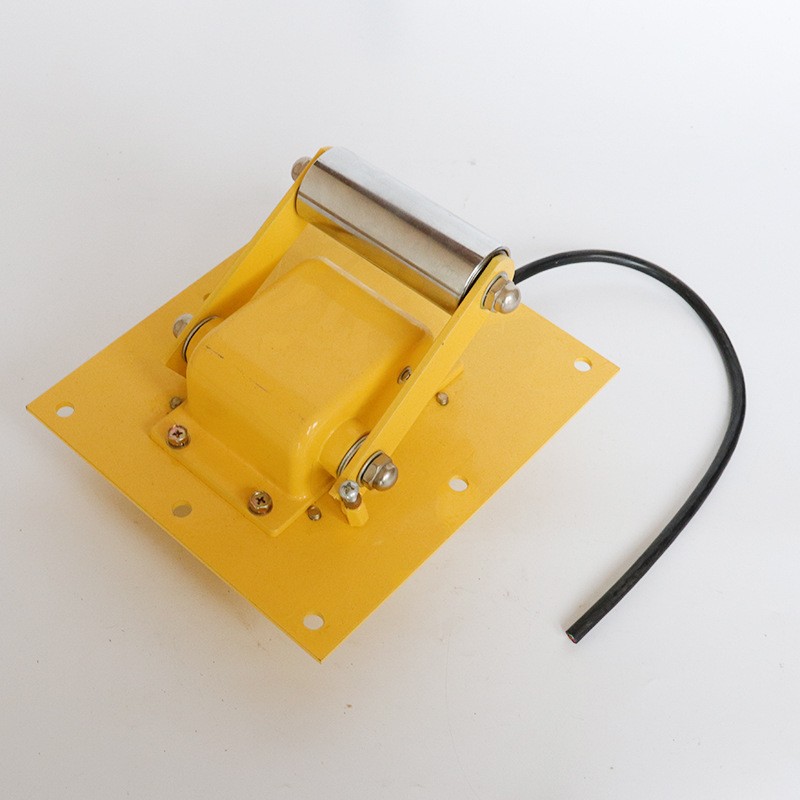

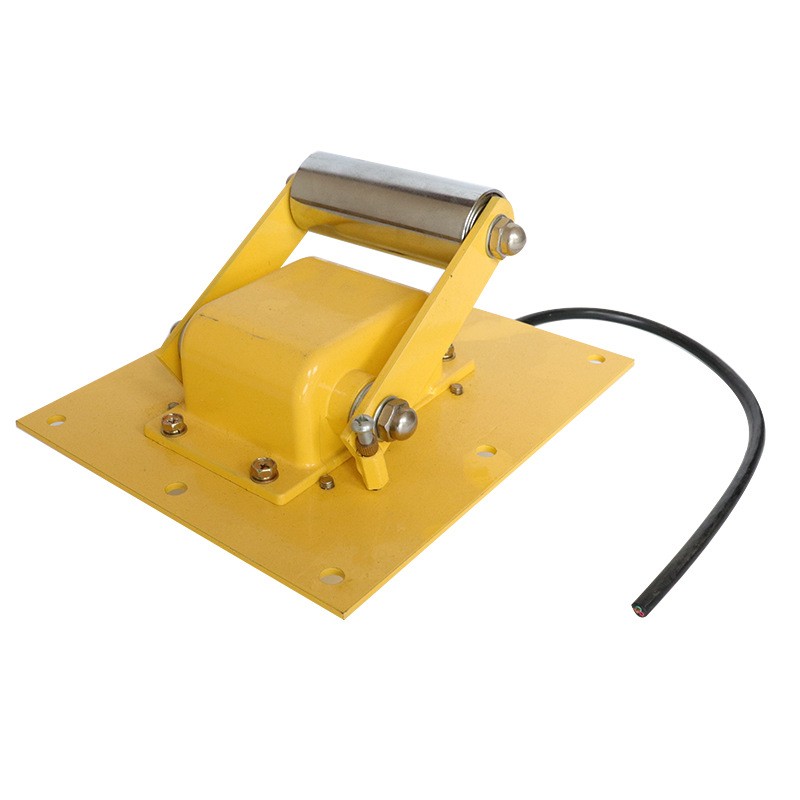

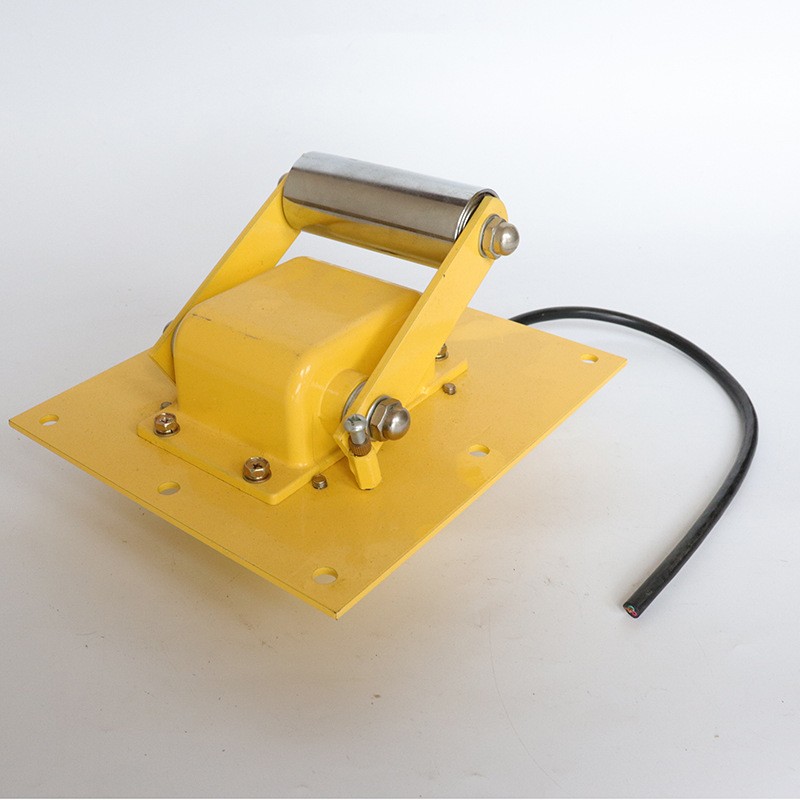

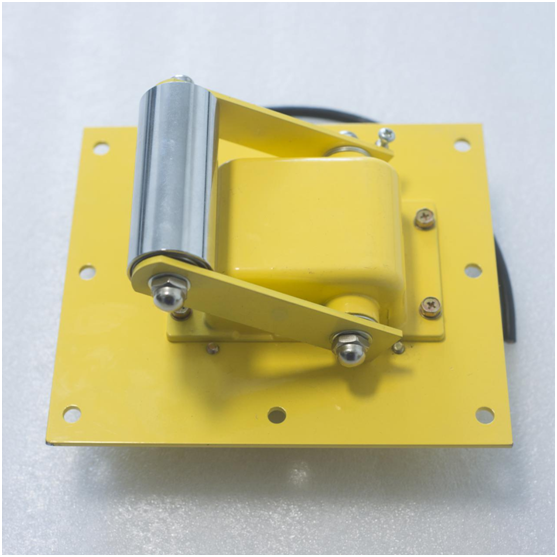

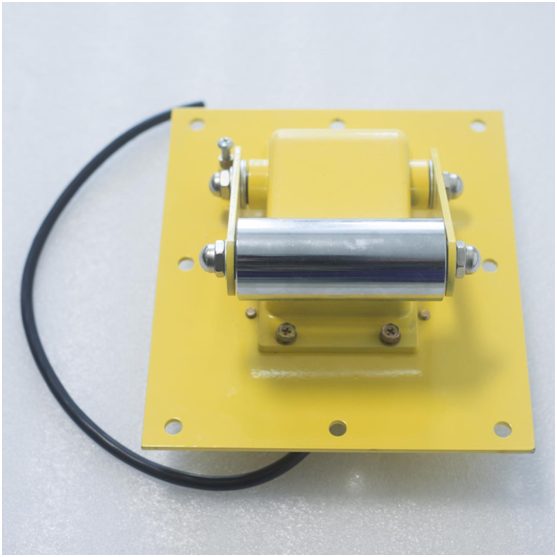

膠帶提升機防跑偏開關，分別安裝在膠帶提升機上下左右壁板側，檢測膠帶上下左右跑偏。安裝時滾輪離膠帶有20-70mm距離可調整（由用戶自定，一般以不摩擦到滾輪為準）。

當發生跑偏時膠帶向外側偏移至滾輪處，滾輪帶動調節桿使跑偏開關動作切斷設備。

接線圖：

膠帶提升機防跑偏開關提供一常開一常閉觸點，用戶根據需求按圖示接線，本產品引出電纜線，具體接線見線標

安裝說明：

1 防跑偏開關一般在上下部機殼進入滾筒側各安裝一對，位置在距上下滾筒中心1米左右，也可以根據需要安裝在中部機殼靠近膠帶滾筒處（防止膠帶運行擺動過大跑偏開關檢測失誤）。

2.安裝跑偏開關時滾輪應順著膠帶運行方向

3.調整滾輪安裝距離允許膠帶偏移量（一般為40-60mm）

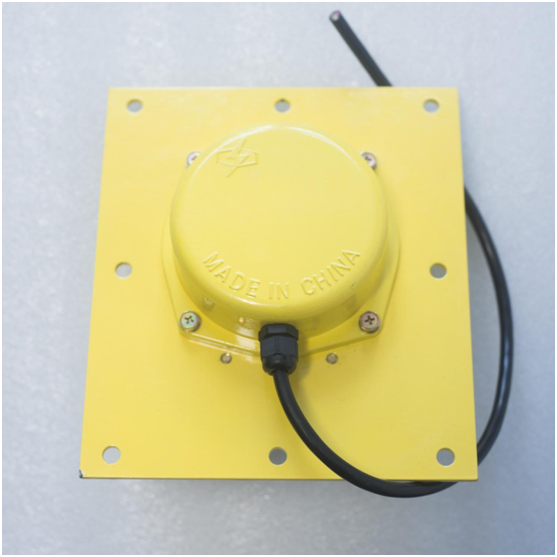

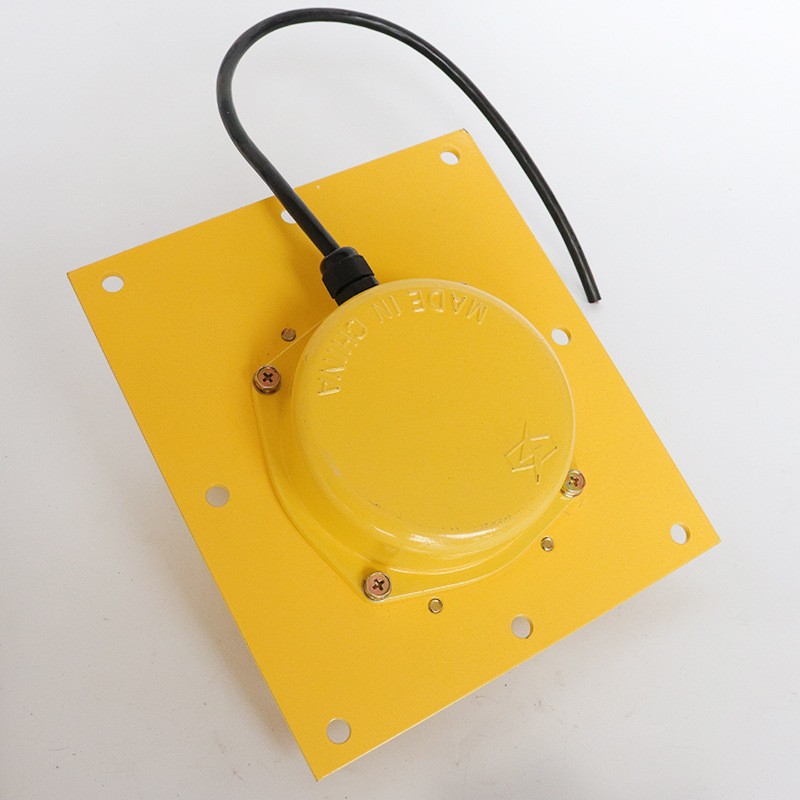

4.安裝結束后打開后蓋，調整微動開關凸輪進入凹槽，蓋上后蓋，接線。

徐州泰默機械設備有限公司的產品系列是專門用于工業過程的運動中稱重檢查、監視和控制設備，公司產品有皮帶秤、皮帶稱重給料機、混入金屬探測器、煤炭和礦物取樣系統、水平面指示器、輸送機安全開關以及各種其他的專用過程控制儀器組成。 我們?yōu)槟峁┵|(zhì)優的產品，實惠的價格。 經過幾十年的努力工作，徐州泰默機械設備有限公司已經成為電力、煤炭、冶金等行業用戶的選擇品牌控制系統的制造商產品遍布各地近二十年來，產品在市場各行各業使用。徐州泰默機械設備有限公司是從事散料處理過程服務的專業公司，在散料和連續稱量領域享有較高的聲譽，其服務范圍涉及： 稱重，配料； 煤，礦物在線采樣； 流量測量，探測； 轉動設備安全保護； 料位的測量，檢查； 包裝過程中的金屬檢測，包裝袋重量檢測等。

技術參數

工作電壓：220VAC±15%       負載電流：≤5A

絕緣電阻：＞500MΩ          輸出信號:開關量信號

環境溫度：-20℃到﹢60℃      環境濕度：＜90%

重量：2kg          防護等級：IP66

復位方式：自動復位      相應時間：＜2ms

控制觸點容量：220V/5A      動作力：50±10N
